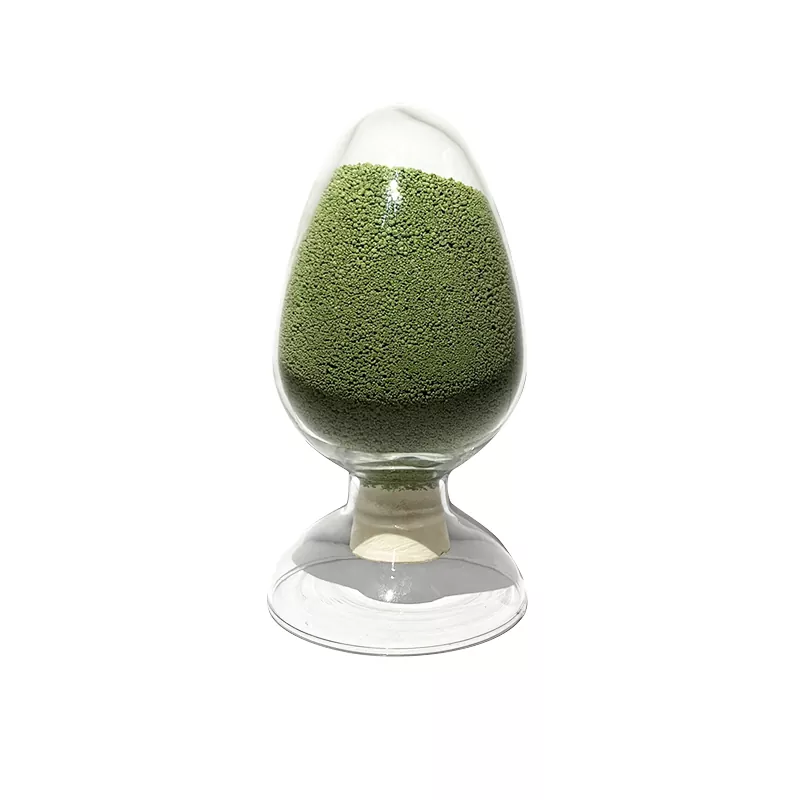

تدفق اللحام SJ601

باعتبارها شركة تصنيع محترفة، تود GUJIN® أن توفر لك تدفق اللحام SJ601. وسوف تقدم لك GUJIN® أفضل خدمة ما بعد البيع والتسليم في الوقت المناسب.

إرسال استفسار

وصف المنتج

GUJIN® كشركة مصنعة محترفة، نود أن نقدم لك تدفق لحام عالي الجودة SJ601. GJ.SJ-601 هو عبارة عن تدفق قلوي متكتل للفولاذ المقاوم للصدأ والفولاذ المقاوم للحرارة، مع قلوية تبلغ حوالي 1.8 وحجم جسيمات يتراوح بين 10-60 شبكة. إنه يتميز بأداء ممتاز في عملية اللحام، وإزالة الخبث بسهولة، وتشكيل لحام جميل، ويمكنه الحصول على معدن لحام بخصائص ميكانيكية جيدة. إنها تتمتع بصلابة ممتازة، وقابلية لحام، وقوة عالية، ومقاومة للتآكل، ومقاومة جيدة للتشقق في اللحامات. بالاشتراك مع أسلاك اللحام المقابلة، يتميز المعدن المترسب بخصائص عدم وجود زيادة في Si، وعدم زيادة في C، وفقدان احتراق منخفض لـ Cr و Ni. يمكن استخدامه في اللحام بالتيار المتردد والتيار المستمر، ويتم توصيل سلك اللحام بالقطب الموجب أثناء اللحام بالتيار المستمر.

الاستخدام:

يتم استخدام Arc Flux SJ-601 بالتزامن مع أسلاك اللحام (H0Cr21Ni10، H00Cr21Ni10، H00Cr19Ni12Mo2، وما إلى ذلك) لحام الهياكل المهمة مثل الفولاذ المقاوم للصدأ والفولاذ عالي السبائك. يتم استخدامه على نطاق واسع في لحام أوعية الضغط وخطوط الأنابيب مثل البتروكيماويات والهواء المسال، وكذلك طبقة مقاومة التآكل للألواح المركبة وصمامات الضغط، وكذلك لحام المنصات البحرية وخطوط الأنابيب تحت الماء. يتم استخدام Arc Flux SJ-601، جنبًا إلى جنب مع أسلاك اللحام (H0Cr21Ni10، H00Cr21Ni10، H00Cr19Ni12Mo2، وما إلى ذلك)، على نطاق واسع في لحام الهياكل المهمة مثل الفولاذ المقاوم للصدأ والفولاذ عالي السبائك. تستخدم على نطاق واسع في لحام البتروكيماويات وأوعية ضغط الهواء المسال وخطوط الأنابيب، وأسطح الطبقة المضادة للتآكل للألواح المركبة وصمامات الضغط، ولحام المنصات البحرية وخطوط الأنابيب تحت الماء.

يحذر:

1. قبل اللحام، يجب خبز تدفق اللحام SJ-601 لمدة ساعتين عند درجة حرارة حوالي 300-350 درجة مئوية (572-662 درجة فهرنهايت).

2. قبل اللحام، من الضروري إزالة الصدأ والقشور والتمهيدي والشوائب الأخرى من سطح المعدن الأساسي للحصول على معدن لحام ممتاز.

3. في حالة اللحام متعدد الطبقات، يتطلب اللحام الخلفي لحام الأخدود تيارًا صغيرًا وسرعة لحام.

4. قم بإضافة تدفق جديد بانتظام لمنع عيوب التدفق وسوء تكوين سطح حبة اللحام عند إعادة استخدام التدفق.

التركيب الكيميائي (٪)

SiO₂+TiO₂	Al₂O₃+MnO	CaO+MgO	CaF₂	S	P
5-10	30-40	6-10	40-50	.030.03	.030.03

أساسيات التدفق: B//W≈1.8

الأداء الميكانيكي للمعدن المترسب

سلك	الوضع القياسي	قوة العائد (ميجا باسكال)	قوة الشد (ميغاباسكال)	استطالة
H0Cr21Ni10	F308-H0Cr21Ni10	≥350	≥520	≥30%

H00Cr21Ni10	F308L-H00Cr21Ni10	≥470	≥480	≥25%
